高壓開關柜熒光光纖測溫系統可以在高壓電纜接頭上應用，光纖測溫可以用在開關柜、變壓器上進行測溫。

電纜終端接頭測溫系統

在10kV/20kV的電纜配網中，電纜終端頭與電纜本體相比，是薄弱環節，是電纜線路安全運行的短板。實際運行中電纜頭發生故障前，往往有出現發熱，加速絕緣老化，最后造成擊穿短路“放炮”的過程。在此期間其電纜頭溫度會比正常情況下高出許多，而且會持續相對較長的一段時間，所以理論上是可以通過定期測量電纜終端溫度及時發現可能存在的缺陷情況。
目前，運行單位主要依靠紅外測溫儀、手持式局放測試儀等設備定期對配電設備及電纜頭進行巡視。但是這些設備都受限于全絕緣可觸摸式肘型電纜頭的封閉狀態，無法測試到電纜頭銅端子處的真實溫度以及局放情況。

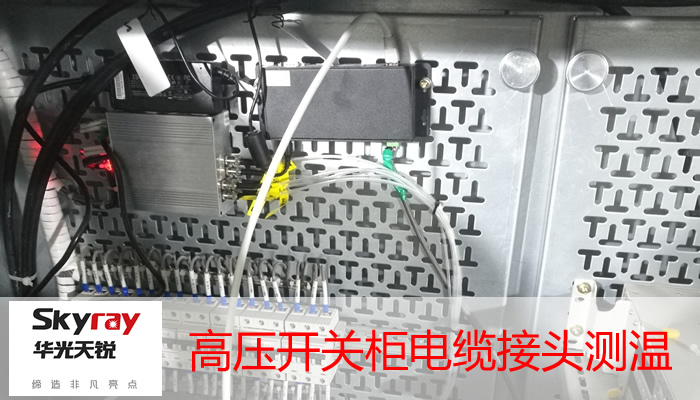

電纜終端接頭熒光光纖測溫裝置

由于常規電信號溫度傳感器和傳導電纜絕緣強度低，電力系統帶電的高壓設備運行中，熱點溫度的測量一直是亟待解決的問題。例如：高壓開關柜的動、靜觸頭溫度檢測；大功率電機、變壓器繞組溫度檢測；高壓電纜、母帶連接處熱點溫度檢測等。采用稀土熒光材料制成測溫探頭，通過光纖傳導溫度信號的測溫裝置具有響應快、耐壓高、無火花、無電磁干擾等獨特優勢，可以有效地解決高壓母帶等電力系統熱點溫度的檢測問題。

高壓開關柜電纜終端接頭溫度監測系統的優點

1、能夠耐受高電壓，不受母帶有大電流經過時產生的電磁干擾，實現高電壓母帶連接處的溫度測量。

2、可以實現快速的溫度傳導，溫度響應速度快。可以實際測量出全絕緣、可觸摸式肘型電纜頭內部實際溫度。解決了之前無法對電纜肘型頭內部實際溫度掌控的問題；解決了無法準確了解電纜肘型頭內部局放情況的問題；解決了電纜網運行人員缺乏運維、監控手段的問題。
