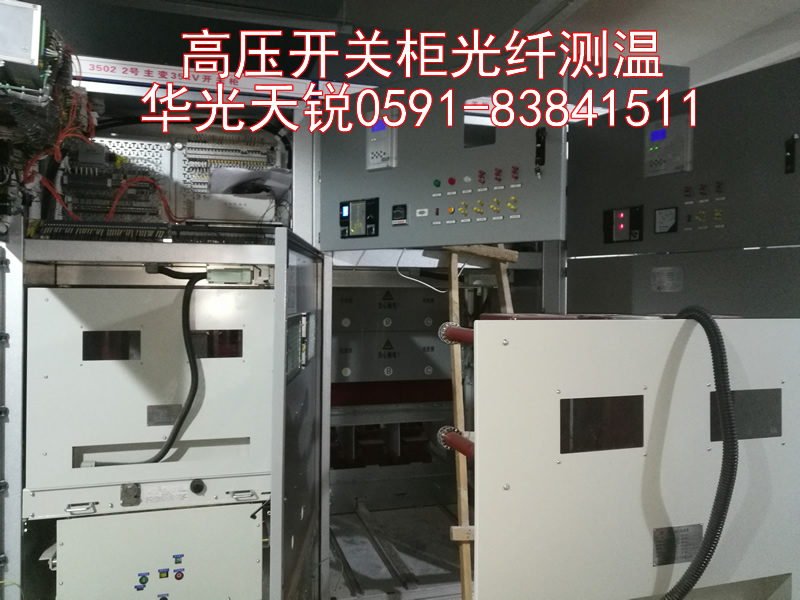

開關柜光纖測溫
隨著電力系統新技術的發展礦行業35kV變電站為緊跟技術前沿步伐，對變電站安全運行環境要求越來越高，這就要求保證開關設備必須有一個安全運行環境，變電站開關柜長期運行關柜內觸頭發熱，電纜部位老化而發熱造成電氣事故時有發生張期以來，開關柜內觸頭溫度很難實現隨機監測 ,常規紅外測溫儀器無法實現所以此時引進光纖在線測溫裝置系統非常有必要可以實現對開關柜溫度實時監測，確保開關柜正常運行。
1) 紅外式測溫法
紅外式測溫法是非接觸式測溫方式，目前在煤礦35kV變電站應用比較廣泛，但不適用于封閉式開關柜內發熱點的監測。
2) 無線測溫
它是在開關柜觸頭位置安裝無線式智能傳感器模塊進行溫度采集，也是屬于非接觸式測溫，其固有的絕緣性和抗電磁干擾性能從根本上解決高壓開關柜內觸點溫度不易監測的難題，但無線傳感模塊的電源若使用電池，存在電池壽命短，自爆等問題對開關柜的運行存在安全隱患，不適用開關柜的測溫；
3) 熒光光纖在線測溫
熒光光纖測溫系統是由光纖測溫變送器和熒光光纖測溫傳感探頭組成，并通過光纖和接受信號調節裝置，傳輸光信號完成溫度測量，實現開關柜內觸頭測溫，保證開關柜的安全運行
。
熒光光纖測溫系統簡介
熒光光纖傳感器采集到的溫度信號，通過光纖傳輸?shù)焦饫w變送器，光纖測溫系統軟件解調分析將最終結果通過后臺監測顯示。當開關柜溫度出現超溫時，報警器將報警的詳細信息上傳上位機。
熒光光纖測溫系統的功能和特點
熒光光纖測溫系統的功能
1)
光纖溫度傳感器布置在高壓開關柜的靜觸點、刀閘、饋線接頭等位置收集溫度信號；
2) 傳輸光纖：將溫度傳感器信號傳到熒光光纖測溫儀；
3) 熒光光纖測溫系統：對溫度信號進行采集分析，提供開關柜現場溫度的實時信息
；
4) 報警：熒光光纖測溫裝置，會以預設好的報警形式及時為工作人員提供監測報警信息
；
5) 系統軟件：采用專業自主研發的光纖測溫軟件，給整個系統的運行提供軟件支持，實現遠程監測溫度變化情況
。
熒光光纖測溫系統的特點
1) 光纖測溫系統是全光纖型，現場無需供電，不會出現如電池爆炸等事故可用于防爆場合
；
2) 傳感器和傳輸光纖絕緣、耐高壓、防爬電、阻燃，不降低開關柜安全防護等級;
3) 不受電磁干擾的影響，線路損耗不影響測溫，精度無需現場標定，
4) 設備在不受外力破壞的情況下可運行10年以上，滿足電氣設備對安全性和可靠性的要求;
5) 響應速度快，定位準確統具有大容量擴展能力，可以擴展成多路的在線監測;
6) 遠程傳輸，光纖傳輸距離可達10多米，易于組網等特點
；
7) 施工需要鋪設熒光光纖和安裝光纖傳感探頭
；
開關柜熒光光纖在線測溫系統軟件功能
1) 顯示功能：對35kV和6kV開關柜分布情況溫度直觀明了具有多種類型圖表、系統圖、歷史曲線圖等;
2) 分析功能：歷史趨勢顯示對未來趨勢進行評估，提供檢修開關的參考信息
；
3) 報警功能：根據實際情況設定不同地點的預警值、報警級別，可配置聲光報警、手機短信報警等功能;
4) 打印功能：可以進行各種報表的打印;
5) 上傳功能：光纖傳輸溫度信號，開關柜實時數據可設置網絡上傳松實現遠程監測;
6) 自檢功能：系統中一旦某一個傳感器出現故障，能夠通過軟件識別出現故障的傳感器，方便值班人員及時判斷故障進行處理，
7) 表格定制：用戶可定制各種表格：實時數據表、歷史數據及統計報表、報警一覽表等，可根據具體情況設定數據存儲周期;
8)查詢和保存數據功能：可以在系統圖上直接查詢各信息、運行歷史數據，并能自動保存各開關柜的溫度數據;
9) 系統安全：根據職務的不同設置不同的使用權限，對系統進行備份，給維護系統提供方便，很好地保證了測溫系統的安全運行。
