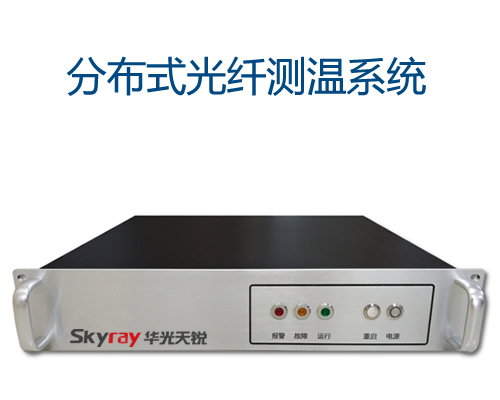

四通道分布式光纖測溫主機



基于拉曼散射的分布式光纖測溫系統（DTS）以光信號為載體，通過探測光纖中后散射光信號強度的變化來計算出相應溫度。光纖傳感器具有抗電磁干擾、結構緊湊、易于敷設和經濟性、易彎曲、易于實現遠距離測量等優點，彌補了傳統感溫探測器的不足，它不僅可以實現對溫度的實時監測，且可對溫度及溫升速率異常點進行預警和準確定位，并根據測試設備的溫度，對載流量的預測和負荷動態擴容提供支持。在電力電纜、管廊/電力遂道、電纜溝、開關柜、電抗器的溫度監測、變壓器局部過熱點定位等諸多場合得到廣泛應用。

四通道分布式光纖測溫主機介紹

以下為光纖測溫系統特點介紹，僅供參考，具體詳細內容聯系華光天銳索取：

通道數	4通道
測溫范圍	-40度-120度
測溫精度	±1度
溫度分辨率	±0.1度
定位精度	0.5m
測量時間	2s/通道
電源	24vdc
繼電器	8路
接口	以太網/RS232/RS485
使用溫度	-10度-50度
儲存溫度	-20-60度
相對濕度	小于95%RH

快速性：

系統測溫、定位速度非常高。為了提高測量時間，采用了高速數據濾波技術，以解決海量數字濾波優化問題;

系統主機內的激光發射裝置每秒鐘發射上萬次的光脈沖，并將取樣溫度的平均值輸出到顯示系統，基本消除誤差。

◆ 分布特性：

分布式光纖傳感系統為分布式光纖測溫系統，可提供連續動態監測長達十幾公里范圍內每隔0.5米各點的溫度變化信號，可任意設置各級溫度報警值。

◆ 準確性：

該系統的取樣間隔0.5m，溫度分辨率0.1℃，溫度精度±1℃;

定位精度達±0.5m。

◆ 靈活性：

分布式光纖傳感系統是在線監測方式;

監測范圍內任何一點的報警信號上傳至綜合監控系統的時間不大于30秒;

本系統的主機可提供繼電器接口(無源干接點)在火災報警控制器上進行報警，可按區間提供一組干接點報警信號;

監測系統提供的是一個連續的動態監測信號,系統可設置多級溫度點報警即系統支持多級報警，并且可以根據環境不同進行報警點溫度參數設定;

報警控制區可編程,并可按照用戶的要求進行靈活設計，每一系統可針對環境變化可設置每公里不小于300個不同報警控制區域。

針對地鐵的特殊需求，系統可將每50米設置為一個分區，當某一分區出現異常情況時，DTS系統會自動將此分區報警信息(如位置、報警類型、溫度值等)打包上傳至集中監控系統。

◆ 兼容性：

分布式光纖傳感系統的主機為開放通信協議，提供與工作站聯接的通信接口，在中央控制室防災報警工作站以漢化的圖文方式顯示溫度曲線、報警位置、報警溫度等全部信息;

系統可以通過RS232、RS485、內置繼電器、RJ45或其它工業協議等輸出形式與PC、消防報警系統等其它控制設備進行連動，進行聲光報警，信號輸出準確、完整;

分布式光纖傳感系統可根據不同報警區分段、分級輸出信號，以適應不同控制盤的需要;

◆ 安全性：

系統軟件授權管理，安全可靠;

用戶可以對系統今后的升級和維護進行更新;

分布式光纖傳感系統具備安全記錄功能，可儲存系統運行以來的所有歷史數據，并可使用便攜式計算機下載有關數據;

如果光纖受損，系統可以定位受損點，具有自診斷功能，并通過光纖熔接機對其進行熔接，這對于有效的實施在線監測是非常重要的;

激光安全等級符合Class 1(激光暴露時對人體完全無傷害);

探測光纖本征安全、可靠，采用光信號，不會與電之間產生相互電磁干擾。
