現階段，對電網設備表面和觸點溫度的監測，大部分還停留在人工巡查階段，也有通過無線測溫等方式進行的，但都存在著各自的不足。電力職工通過紅外測溫儀等專用儀器，人工對開關柜觸點溫度進行測量。但由于開關柜數量眾多，進行人工巡查效率低下。電網設備內高壓部分大都是封閉的結構，由于安全的原因，人工監測不徹底，漏檢漏報現象嚴重，且對隱患的發展判斷往往局限于監測人員的專業水平，隨意性較大，難以為設備的狀態檢修提供可靠的判據。所以人工巡查方式的非實時監測顯然不符合配網自動化的要求。

開關柜無線測溫的不足

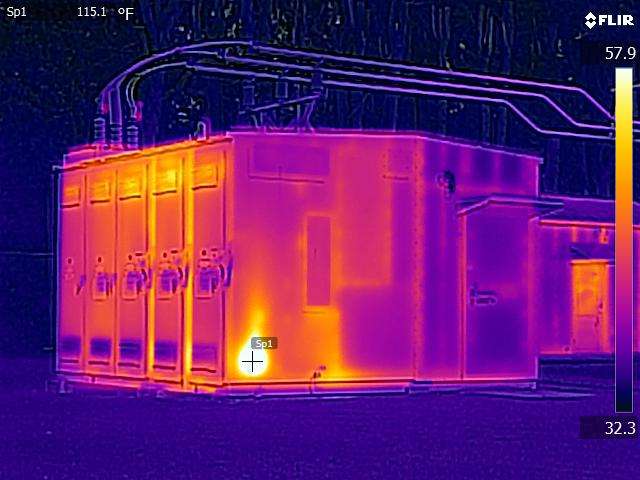

而目前比較流行的無線測溫方法，由于高壓開關觸頭和母線排連接處處于高電壓、高溫度、高磁場以及極強的電磁干擾環境中，目前常用的熱電阻、熱電偶溫度傳感器都是金屬材料，且需要金屬導線傳輸信號，只能用無線通信方式進行高低壓隔離 ；電子的傳感器需要電池或者小電流互感器取能給測溫芯片供電，再將測溫芯片得到的信號通過無線芯片無線傳輸給接收器，這種方案雖然實現了溫度信號的無線傳輸，但是由于電池供電需要定時更換電池，而且電池在抗高溫能力差，給電力部門的運營帶來影響 ；而采用電流互感器取能，傳感頭體積較大，而且布放的位置對取電是否方便影響很大，缺乏普遍適應性。即使利用紅外測溫進行在線監測，但只能測量設備的表面溫度，且測溫面積大，測量結構不能體現觸頭、導線接頭等測溫點的實際溫度，易受環境溫度及周圍磁場的干擾，而且紅外測溫探頭需要與被測物體保持一定的安全距離，并需要正對被測物體的表面，在空間狹小的開關柜內，實際上無法安裝紅外測溫探頭以獲得正確的溫度的。
